EURO-FORM SYSTEM

STEEL PANEL류

STEEL PANEL류는 아래와 같이 제품이 구성되어 있으며, 골조의 시공 부위에 따라 다양한 품명으로 세분되어진다.

1) STEEL PANEL류의 구분과 주용도

구 분	품 명	주 용 도
STEEL PANEL 류	INCORNER PANEL류	- INSIDE CORNER에 사용되는 제품으로 골조의 안쪽 꺾임 부위에 시공된다.
	OUTCORNER PANEL류	OUTSIDE CORNER에 사용되는 제품으로 골조가바깥쪽으로 꺾이는 부위에 시공된다.
	STEEL PANEL류	- 일반적인 PANEL과 동일한 형태로써 합판대신 콘크리트 타설면에 철판이 부착되어진다. - 면귀,결로,방수등의 시공시 용접부착하기 위하여 사용된다. - 형태에 따라 일자형과 꺾임형(HUNCH PANEL)등의 형태로 구분된다. - 또한 시공부위에 따라 다양한 명칭으로 사용된다.
	WALL END PANEL류	Wall 끝단에 판넬과판넬 고정용을 사용한다.
	BRT PANEL류	인방 Panel 의 판넬과 코너 결합용으로 사용한다.
부속자재	CORNER ANGLE	코너 부위 연결용으로 사용한다.
부속자재	WEDGE PIN외 악세사리	-

2) 부속자래류

구 분	품 명	주 용 도
부속자래류	CORNER ANGLE	PANEL류및 STEEL PANEL류가 직각으로 연결되는 부위에 설치 시공한다.
부속자래류	WEDGE PIN외	EURO-FORM용 PANEL의 WEDGE HOLE을 서로 체결하기 위한 엑서사리를 말함.

3) 용어 해설 (시공부위 및 형태등에 따른 분류 명칭)

명 칭	설 명
방 수	건축물의 물을 사용하는 부위의 물오름을 방지한 방수처리를 위하여높이100mm 깊이 12mm 정도로 들여파기 시공을 위하여 사용
결로	겨울철 건축물 내부와 외부와의 온도차이에 의한 물맺힘을 방지하기위하여 내부안쪽에 결로제 시공을위하여 세로로 들여파기 시공
발코니	주택의 전용공간과 건물 바깥과의 사이의 공간으로 비상시 피난등을 위한 공간으로 활용된다.
목심	PANEL류가 상부 SLAB와 맟닥드려 시공될때 SLAB 시공을 위하여 합판을 설치하는데 이 합판과 고정시키기 위하여 PANEL류에 목재를 삽입하여 제작하는 것을 일컷는 말이다. WALL의 직진도를 살리기 위하여 제작시 반영된다.

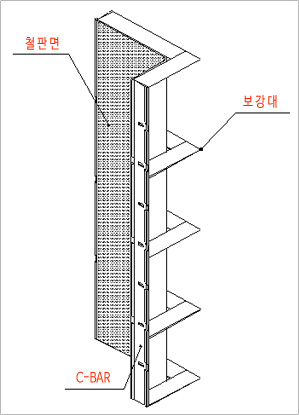

인코너 ( In-Corner)

1) 사용부위에 따른 분류

- 일반 인코너 : 일반 벽체
- 방수 인코너 : 발코니,복도 (물사용)
- 결로 인코너 : 결로 (외벽과내벽사이)
- 각도 인코너 : 이형 각도 벽체
- SPECIAL 인코너 : 기타 특수 부위

2) 기본 규격

- 100,150,200 * 1200,1500등
예) (100+100)*1200,(150+150)*1200
- 주로 지하층에 많이 사용.
- 세팅폼은 주로 이형이 많음.

3) 단가적용

- 개당 및 M2 로 계산

I/C PANEL류

대분류	세부품목	설 명
INCORNER PANEL류(I/C PANEL)	I/C PANEL	- 기본적인 형태로 규격은 (A+B)XC=(가로+세로)X높이로 표시되며, 면적도 이와 같이 계산된다. - 본 형태를 기존으로 하여 아래의 형태및 기능을 가진 I/C PANEL들로 구분된다.
	방수 I/C PANEL	발코니나 화장실등의 하단부 방수처리를 위하여 높이100정도X깊이12MM정도의 절곡된 철판을 덧붙여 제작하여, 방수처리 부위의 들여파기 시공을 위한 제품임.
	결로 I/C PANEL	외벽과 내벽의 결로 방지제 시공을 위하여 외벽으로 부터 직각으로 시작하는 벽체의 폭 450mm 정도를 12mm정도 들여파기 시공을 하기 위하여 절곡된 철판을 덧붙여 제작한다.
	각도 I/C PANEL	- 가로와 세로의 각도가 90°를 제외한 나머지 각도의 골조를 시공하기 위하여 제작하는 제품임. - 가로와 세로의 길이가 200mm이상으로 커질경우에는 절곡된 STEEL PANEL의 형태로 제작한다. tip! 이경우 영업단가는 STEEL PANEL로 적용됨이 좋을 듯 하다
	특수 I/C PANEL	상기 I/C PANEL들의 형태에 다른 부가적인 형태를 접목하여 제작하는 제품으로 다양한 형상의 제품들이 제작될 수 있다.
	STEEL CORNER	가로 및 세로중 한쪽의 길이가 0으로 제작하여야 하는 경우에 제작되는 제품으로 결로시공,타이 간격의 불변등의 사유에 의하여 필요한 경우 제작된다.
	기타 및 조합형	기타 앵글부착형I/C PANEL이나 상기품목의 결합형 등의 제품이 있다.

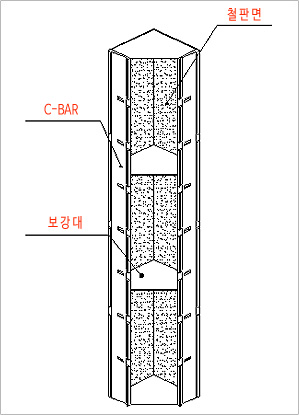

아웃코너(Out-Corner)

1) 사용부위에 따른 분류

- 일반 아웃코너 : 일반 벽체
- 방수 아웃코너 : 발코니,복도 (물사용)
- 결로 아웃코너 : 결로 (외벽과내벽사이)
- 각도 아웃코너 : 이형 각도 벽체
- SPECIAL 아웃코너 : 기타 특수 부위

2) 기본 규격

- 100,150,200 * 1200,1500등
예) (100+100)*1200,(150+150)*1200
- 주로 지하층에 많이 사용.
- 세팅폼은 주로 이형이 많음.

3) ) 단가적용

- 개당 M2 로 계산

O/C PANEL류

대분류	세부품목	설 명
OUTCORNER PANEL류 (O/C PANEL)	O/C PANEL	- 기본적인 형태로 규격은 (A+B)XC=(가로+세로)X높이로 표시되며, 면적도 이와 같이 계산된다. - 본 형태를 기존으로 하여 아래의 형태및 기능을 가진 O/C PANEL들로 구분된다.
	방수 O/C PANEL	발코니나 화장실등의 하단부 방수처리를 위하여 높이100정도X깊이12MM정도의 절곡된 철판을 덧붙여 제작하여, 방수처리 부위의 들여파기 시공을 위한 제품임.
	결로 O/C PANEL	외벽과 내벽의 결로 방지제 시공을 위하여 외벽으로 부터 직각으로 시작하는 벽체의 폭 450mm 정도를 12mm정도 들여파기 시공을 하기 위하여 절곡된 철판을 덧붙여 제작한다.
	각도 O/C PANEL	가로와 세로의 각도가 90°를 제외한 나머지 각도의 골조를 시공하기 위하여 제작하는 제품임.
	특수 O/C PANEL	상기 O/C PANEL들의 형태에 다른 부가적인 형태를 접목하여 제작하는 제품으로 다양한 형상의 제품들이 제작될 수 있다.
	기타 및 조합형	기타 앵글부착형I/C PANEL이나 상기품목의 결합형 등의 제품이 있다.

스틸판넬 ( Steel-Panel)

1) 사용부위에 따른 분류

- 발코니스틸 : 발코니 사용
- 면귀스틸 : 면귀부위
- 방수스틸 : 발코니 부위
- SPECIAL 아웃코너 : 기타 특수 부위

2) 기본 규격

- 비규격으로 계산
- 예) 300*1200도 비규격
- 세팅폼으로 주로 이형이 많음.

3) ) 단가적용

- 개당 M2 로 계산

STEEL PANEL류

대분류	세부품목	설 명
STEEL PANEL류	STEEL PANEL	- 일반적인 판넬과 같은 형상으로 합판 대신 철판을 부착한다. - 철판에 덧붙여 제작할 경우 사용된다. - 면귀 부착, 크랙유도줄 부착등

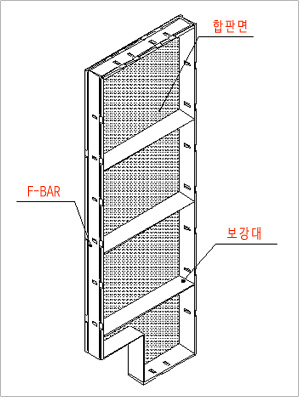

	STEEL PANEL(CUT)	창문틀이나 선시공부위등의 골조가 형성될때 필요에 의하여 PANEL의 한쪽귀 부분을 CUT하여 제작하는 PANEL을 말함
	보STEEL PANEL	“BEAM PANEL”이라고도 불리우고, 상부 SLAB로부터 아래로 내여오는 수벽 즉 문 상부부위나 보 부위 옆면에 시공되는 판넬을 말함.
	STEEL PANEL(BALCONY)	BALCONY부위의 역보 부분에 시공되는 판넬을 말함. 형태는 보STEEL PANEL과 거의 유사하나 사용부위가 달라 명칭을 달리함.
	HUNCH PANEL	벽체가 일직선에서 안쪽이나 바깥쪽으로 꺽여져 시공되는 벽체에 사용되는 판넬로써, 꺾이는 형태에 따라서 “Z형” “C형”이라고 불리운다.

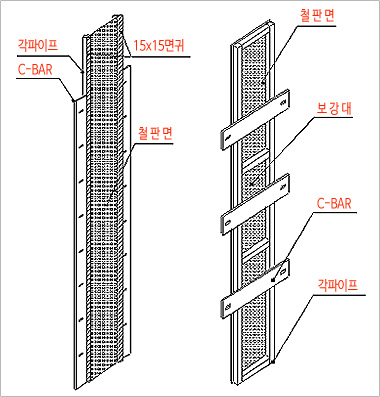

월앤드판넬 (W.E.P)

1) 사용부위에 따른 분류

- 월앤드(ST) : 일반적으로 일자형
- 월앤드(PF) : 프로파일 부착
- 월앤드(AG): Angle 부착
- 월앤드(히꼬미) :철판 덧방
- 월앤드(사다리) : 사다리형태

2) 기본 규격

- 비규격으로 계산
- 예) 310*2400 (65+180+65=310)
- 세팅폼으로 주로 이형이 많음.

3) ) 단가적용

- 개당 M2 로 계산

WALL END PANEL류

대 분 류	구 분 법	세부품목	설 명
WALL END PANEL (W.E.P)	제작사양	WALL END PANEL	-직역하면 “벽 끝 판넬”로써 벽체의 옆면에 시공되는 판넬임 문,창호등의 벽체 두께 부위에 시공된다
		W.E.P(ST)	일반적인 형태로써 STEEL PANEL과 거의 모양이 유사하다.
		W.E.P(ST/PF)	프로화일 부착형의 PANEL임
		W/E/P(히꼬미)	문틀에 경사 또는 꺾임 시공을 위하여 철판을 덧방하여 제작하는 형태의 PANEL임
		W.E.P(AG)	앵글 부착됨
		W.E.P(사다리)	사다리 형태로 제작되어 옆의 판넬과 체결되는 형태의 PANEL임
	사용용도	보밑판	창이나 문틀의 OPEN부위의 상부에서떨어지는 보부분의 아래 부분 막음용 판넬이다.
		덮개판	OPEN 부위의 윗부분을 막기 위한 PANEL DLA 특징은 콘크리트가 안쪽까지 채워지도록 숨구명을 가공하기 때문에 원형등의 홀이 가공되어 있다.
		BALCONY CAP	“파라펫덮개”라고도 불리우고, 외벽과 내벽이 만나는 부위의 덮개판형 W.E.P을 별칭하여 일컬음.

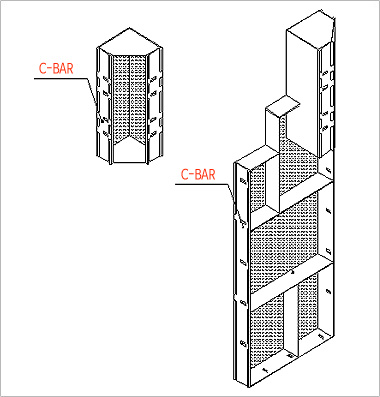

인방판넬 (BRT-PANEL)

1) 사용부위에 따른 분류

- BRT PANEL: 일반 벽체
- CANT PANEL : BRT와 동일

2) 기본 규격

- 비규격으로 계산
- 예) (300+120+150)*1200
- 세팅폼으로 주로 이형이 많음.

3) 단가적용

- 개당 M2 로 계산
